Ki jan yo desine espas sekirite PCB

Gen anpil kote kote distans sekirite bezwen konsidere nan konsepsyon PCB. Isit la, yo klase tanporèman an de kategori: youn se distans sekirite ki gen rapò ak elektrik, ak lòt la se distans sekirite ki pa gen rapò ak elektrik.

1. Distans sekirite ki gen rapò ak elektrik

1. Espas ant fil

Osi lwen ke kapasite yo pwosesis nan manifaktirè PCB endikap yo konsène, distans ki genyen ant fil yo pa dwe mwens pase 4mil. Liy espas se tou distans ki soti nan liy nan liy ak liy nan pad. Soti nan yon pèspektiv pwodiksyon, pi gwo a pi bon an si kondisyon yo pèmèt, ak 10mil se pi komen.

2. Ouverture pad ak lajè pad

An tèm de kapasite pwosesis manifakti PCB endikap yo, ouvèti pad la pa ta dwe mwens pase {{0}}.2mm si yo itilize perçage mekanik, epi yo pa ta dwe mwens pase 4mil si yo itilize perçage lazè. Tolerans ouvèti a varye yon ti kras depann sou materyèl la tablo. Li ka jeneralman kontwole nan 0.05mm, ak lajè pad la pa dwe mwens pase 0.2mm.

3. Espas ki genyen ant kousinen

An tèm de kapasite pwosesis manifakti PCB endikap yo, distans ki genyen ant kousinen pa dwe mwens pase 0.2mm.

4. Distans ki genyen ant fèy kwiv la ak kwen tablo a

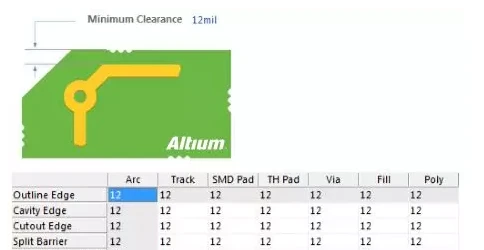

Distans ki genyen ant fèy kwiv chaje a ak kwen tablo PCB la pa dwe mwens pase 0.3mm. Jan yo montre nan figi ki anwo a, mete règ espas sa a sou paj plan Design-Rules-Board.

Si yo mete yon gwo zòn nan kòb kwiv mete, anjeneral gen yon distans kontraksyon soti nan kwen an nan tablo a, ki se jeneralman mete nan 20mil. Nan konsepsyon PCB ak endistri manifakti, jeneralman, enjenyè yo souvan mete gwo zòn kwiv pou konsiderasyon mekanik nan tablo sikwi fini an, oswa pou fè pou evite boukle oswa sikui elektrik kout akòz kòb kwiv mete ekspoze sou kwen nan tablo a. Blòk la retire 20mil parapò ak kwen nan tablo a olye pou yo gaye kòb kwiv mete nan tout wout la nan kwen nan tablo a. Gen plizyè fason pou fè fas ak kontraksyon kòb kwiv mete sa a, tankou trase yon kouch keepout sou kwen nan tablo a, ak Lè sa a, mete distans ki genyen ant tap mete kòb kwiv mete ak keepout la. Isit la nou prezante yon metòd senp, ki se yo mete distans sekirite diferan pou objè kwiv-tap mete. Pou egzanp, distans sekirite tout tablo a mete sou 10mil, epi anviwònman an kwiv-tap mete sou 20mil. Sa a ka reyalize efè a nan retresi kwen nan tablo a pa 20mil. An menm tan an, Elimine kòb kwiv mete mouri ki ka parèt nan aparèy la.

2. Distans sekirite ki pa elektrik ki gen rapò

(1) Lajè karaktè, wotè ak espas

Pa gen okenn chanjman ki ka fè nan fim tèks la pandan pwosesis la, eksepte ke lajè liy karaktè yo ak D-CODE mwens pase 0.22mm (8.66mil) yo epè a 0.22mm, se sa ki, la lajè liy karaktè L=0.22mm (8.66mil), ak tout karaktè a Lajè=W1.{0mm, wotè tout karaktè H=1.2mm , ak espas ki genyen ant karaktè D=0.2mm. Lè tèks la pi piti pase estanda ki anwo yo, li pral flou lè enprime.

(2) Via-a-via espas (kwen twou a kwen twou)

Distans ki soti nan via (VIA) ak atravè (twou kwen nan kwen twou) pi gran pase 8mil.

3. Distans soti nan ekran swa soude pad

Enpresyon ekran pa pèmèt yo kouvri kousinen yo soude. Paske si ekran swa a kouvri pad la soude, fèblan pa pral aplike nan zòn nan ekran swa pandan aplikasyon fèblan, ki pral afekte aliye nan konpozan. Anjeneral, manifaktirè tablo yo mande pou yon espas 8mil. Si zòn nan tablo PCB vrèman limite, yon espas 4mil se apèn akseptab. Si ekran swa a aksidantèlman kouvri pad la pandan konsepsyon, manifakti tablo a pral otomatikman retire ekran swa ki rete sou pad la pandan fabrikasyon pou asire ke pad la fèblan.

Natirèlman, sitiyasyon an espesifik yo ta dwe analize an detay pandan konsepsyon. Pafwa ekran swa a fè espre mete fèmen nan kousinen yo, paske lè de kousinen yo trè pre, ekran an swa nan mitan an ka efektivman anpeche koneksyon an soude soti nan kout-sikwi pandan soude. Sitiyasyon sa a se yon lòt pwoblèm.

4. Wotè 3D ak espas orizontal sou estrikti mekanik la

Lè w ap monte konpozan sou PCB a, li nesesè pou konsidere si yo pral konfli ak lòt estrikti mekanik nan direksyon orizontal ak wotè espasyal. Se poutèt sa, lè konsepsyon, li nesesè konplètman konsidere konpatibilite ki genyen ant konpozan, ant PCB a fini ak koki pwodwi a, ak estrikti nan espasyal, epi rezève yon distans ki an sekirite pou chak objè sib asire ke pa gen okenn konfli espasyal.
