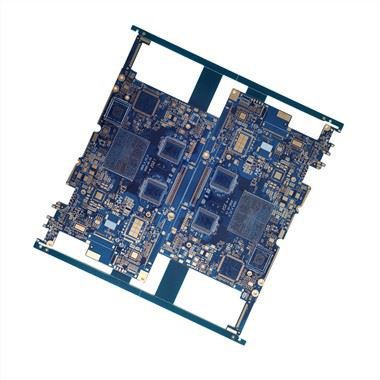

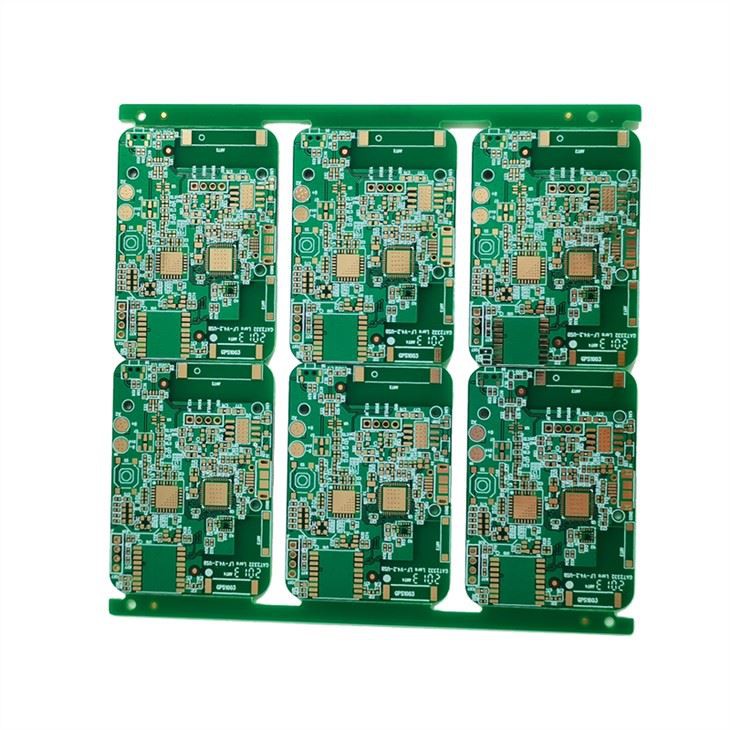

Gwo Dansite Interconnect PCB

Detay pwodwi

Segondè dansite Interconnect PCB spesifikasyon

Kantite kouch:4-22 kouch estanda, 30 kouch avanse

Konstriksyon HDI: 1 plis N plis 1, 2 plis N plis 2, 3 plis N plis 3,4 plis N plis 4, nenpòt kouch nan R&D

Materyèl: FR4 estanda, FR4 pèfòmans segondè, Halogen gratis FR4, Rogers

Pwa kwiv (fini): 18μm - 70μm

Minimòm tras ak diferans {{0}}.075mm / 0.075mm

PCB epesè: 0.40mm - 3.20mm

Dimansyon maksimòm: 610mm x 450mm; depann sou machin perçage lazè

Fini sifas: OSP, ENIG, fèblan imèsyon, ajan imèsyon, lò elektwolitik, dwèt lò

Minimòm perçage:0.15mm

Minimòm perçage lazè: {{0}}.10mm estanda, 0.075mm avanse

Ki sa ki se PCB nan gwo dansite entèkonekte?

Tablo sikwi a se yon eleman estriktirèl ki fòme ak materyèl posibilite ak fil elektrik kondiktè. Li pral monte sou sifas la anvan li te fè nan pwodwi final la: sikui entegre, tranzistò, dyod, konpozan pasif (tankou rezistans, kondansateur, konektè ak lòt konpozan elektwonik) Pati yo pral tou matche ak konpozan fonksyonèl periferik. Koneksyon siyal elektwonik ak divès fonksyon ka fòme atravè koneksyon fil, kidonk tablo sikwi a se yon platfòm pou koneksyon eleman, ki itilize pou antreprann ak konekte baz pati yo.)

Depi tablo sikwi a se pa yon pwodwi tèminal, definisyon an nan non an se yon ti kras konfizyon. Pou egzanp, yo rele plak mèr pou òdinatè pèsonèl yo yon mèr epi yo pa ka rele yon tablo sikwi. Malgre ke mèr la gen yon tablo sikwi kòm yon eleman konstitiyan, li se pa menm bagay la. Se poutèt sa, byenke de yo gen rapò, yo pa ka di yo se menm bagay la. Yon lòt egzanp: gen eleman IC enstale sou tablo sikwi a, medya yo rele li yon tablo IC, men li pa menm ak yon tablo sikwi nan sans.

Pwodwi elektwonik yo twò piti ak milti-fonksyonèl, distans kontak nan eleman IC redwi, vitès transmisyon siyal la relativman wo, volim fil elektrik la ogmante, ak longè fil elektrik la pasyèlman pi kout. Sa yo mande pou konfigirasyon sikwi gwo dansite ak teknoloji mikwo-twou pou reyalize objektif la. . Anjeneral, fil elektrik ak sote ka ranpli pa tablo doub-sided, men li difisil pou okipe siyal konplèks ak ajiste estabilite elektrik, kidonk tablo sikwi a pral milti-kouch. Anplis de sa, akòz nimewo a ogmante nan liy siyal yo, yo dwe ajoute plis pouvwa ak kouch tè, ki te mennen nan popilarite nan Multilayer Printed Circuit Boards.

Pou pwodwi ki gen kondisyon frekans segondè, tablo sikwi a dwe bay: kontwòl enpedans karakteristik, transmisyon frekans segondè, entèferans radyasyon ki ba (EMI) ak lòt pèfòmans. Pou adopte estrikti tankou stripline ak liy microstrip, konsepsyon milti-kouch nesesè nan moman sa a. Yo nan lòd yo amelyore kalite transmisyon siyal la, pwodwi-wo fen yo pral sèvi ak materyèl posibilite ak ba konstan dyelèktrik (Dk) ak to atenuasyon ki ba (Df). Dansite selon demann. Devlopman BGA (Ball Grid Array), CSP (Chip Scale Package), DCA (Direct Chip Attachment) ak lòt konpozan te pouse tablo sikwi a nan yon eta dansite segondè san parèy.

Poukisa itilizePCB nan entèrkonèksyon segondè dansite

1) Menm konsepsyon pwodwi a ka diminye kantite kouch tablo konpayi asirans lan, ogmante dansite a epi redwi pri a.

2) Ogmante dansite fil elektrik la epi ogmante kapasite liy lan pou chak zòn inite ak liy mikwo-twou mens, sa ki ka satisfè kondisyon asanble yo nan konpozan kontak segondè-dansite, epi li se fezab nan itilize nan anbalaj avanse.

3) Itilizasyon entèkoneksyon mikwo-twou ka diminye distans kontak la, redwi refleksyon siyal, ak diafonis ant liy yo, ak konpozan yo ka gen pi bon pwopriyete elektrik ak presizyon siyal.

4) Estrikti a adopte yon epesè dielectric mens, ak enduktans potansyèl la relativman ba

5) Mikwo-twou a gen yon rapò aspè ki ba, ak fyab nan transmisyon nimewo seri a pi wo pase sa yo ki nan twou jeneral la.

6) Mikwo-via teknoloji pèmèt konsepsyon tablo konpayi asirans lan diminye distans ki genyen ant kouch tè ak siyal, kidonk amelyore entèferans RF / EM vag / Electrostatic egzeyat (RFI / EMI / ESD). Nimewo a nan fil tè ka ogmante pou anpeche domaj nan eleman ki te koze pa egzeyat enstantane akòz akimilasyon elektrisite estatik.

7) twou mikwo ka amelyore fleksibilite nan konfigirasyon sikwi ak fè konsepsyon sikwi pi fasil

Pwodwi elektwonik modèn ak popilè pa ta dwe sèlman gen karakteristik mobilite ak ekonomize pouvwa, men tou, pa bezwen okenn chay pou mete ak gade bèl. Natirèlman, bagay ki pi enpòtan an se yo ke yo abòdab epi yo ka ranplase ak mòd. Figi 2 montre yon egzanp reprezantan yon pwodwi elektwonik mobil.

Beton Tech FAQ

Q1: Ki sa ki nesesè pou sitasyon pi ba?

PCB: Kantite, dosye Gerber ak kondisyon teknik (materyèl, tretman fini sifas, kòb kwiv mete, epesè, epesè tablo ...)

PCBA: Enfòmasyon sou PCB, BOM, (Dokiman Tès)

Q2: Èske dosye mwen yo an sekirite?

Fichye ou yo kenbe nan sekirite ak sekirite konplè. Nou pwoteje pwopriyete entelektyèl la pou kliyan nou yo nan tout pwosesis la. Tout dokiman ki soti nan kliyan yo pa janm pataje ak okenn twazyèm pati.

Q3: Ki sa ki MOQ ou a?

Nou pa gen okenn MOQ.Nou ka fleksib okipe ti ak pwodiksyon an mas.

Q4: Kouman sou livrezon an?

Nòmalman, tan livrezon nou an se apeprè 5 jou pou echantiyon lòd.

Pou ti pakèt, tan livrezon nou an se apeprè 7 jou.

Pou pwoudction mas, tan livrezon nou an se apeprè 10 jou.

Si lòd ou a trè ijan, tanpri fè nou konnen epi nou pral fè aranjman pou ou pi rapid!

Q5: Kouman mwen ka bay lòd pou pwodwi ou yo?

Ou ka achte pwodwi nou yo nan 2 fason: Premye fason se ou mande pwodwi a bay vandè nou yo dirèkteman epi nou pral ekri yon lòd pou ou konfime ak peye apre akò yo te rive jwenn ant ou menm ak nou. Lòt fason se ke, si pwodwi a ka achte sou entènèt, ou ka mete yon lòd sou pwodwi yo nan sèvis tèt ou.Ou yo akeyi yo kontakte nou dirèkteman.
